我平时主要学习的是大语言模型相关的技术，计算机图像处理对我来说基本是盲区。最近想玩一玩计算机图像处理相关的技术，于是我尝试用像素手动拼了一张图片，一个像素一个像素指定颜色的那种。

我根据numpy和Pillow库的用法，写下了如下代码

import numpy as np
from PIL import Image

output = np.zeros((2, 2, 3), dtype=np.uint8)
output[0, 0] = [0,   0, 255]   # 左上：蓝
output[0, 1] = [255, 0,   0]   # 右上：红
output[1, 0] = [0, 255,   0]   # 左下：绿
output[1, 1] = [255, 255, 255] # 右下：白

Image.fromarray(output).save('test.jpg')

以上代码拼出了一张2×2像素的RGB图片，因为图片的坐标系原点在左上角，所以这是一个左上为蓝色像素，右上为红色像素，左下为绿色像素，右下为白色像素。我对这张图片的每一个像素了如指掌，亲手放进去的，不可能有任何歧义。

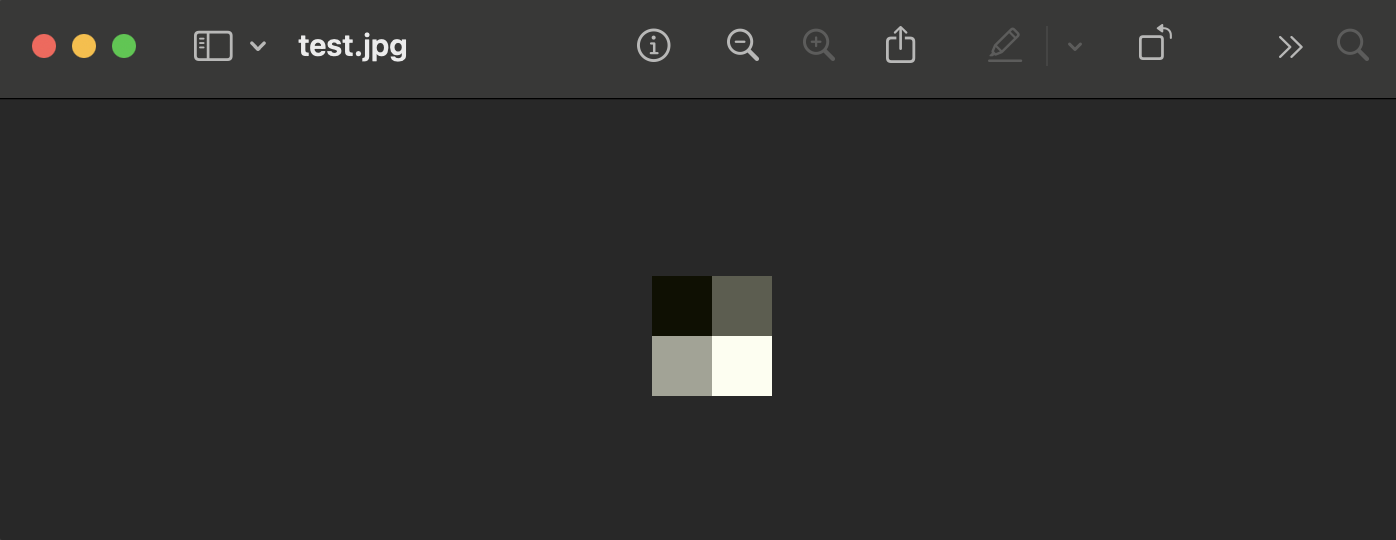

然后我打开了保存的文件，颜色不对。

我盯着屏幕看了好几秒，以为是自己眼花。仔细一看，确实不对，蓝色、红色、绿色都变成了不可名状的奇怪颜色，只有白色还像点白色，但也不是纯白。

检查代码，没问题。搜 Pillow 有没有 bug，没有。

然后我在代码中将图片的保存格式从 .jpg 改成 .png

... # 前面代码都一样
Image.fromarray(output).save('test.png')

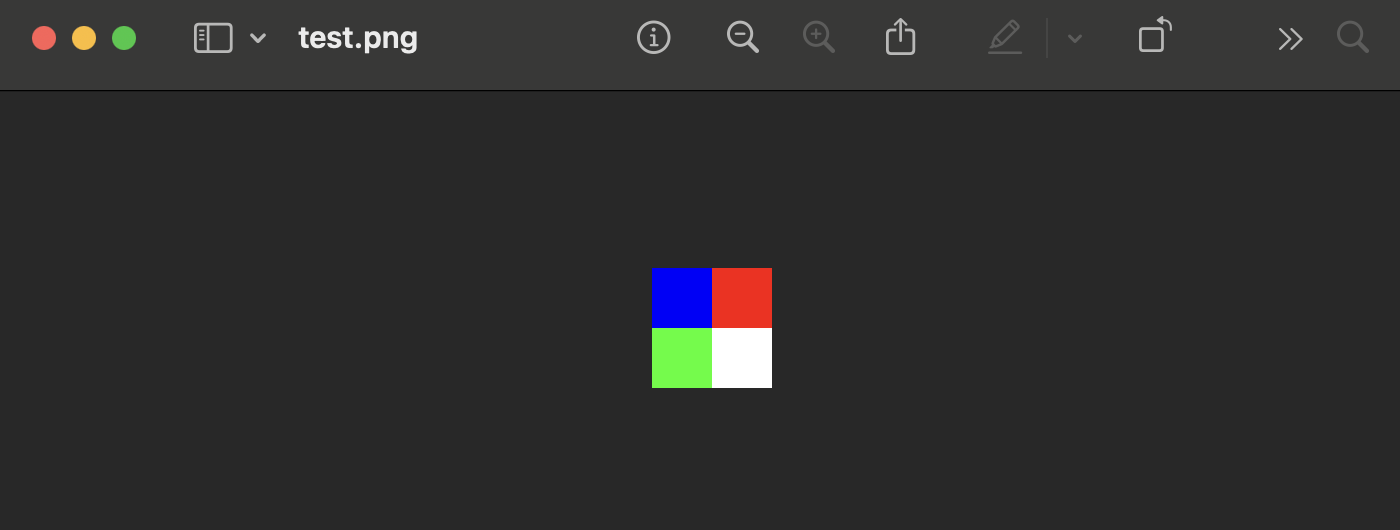

重新运行，重新打开新的png图片，结果颜色完全正确。

这就不禁让我起了好奇心，JPEG和PNG都是压缩图片的格式，它们分别是如何压缩图片的？为什么最终产生的结果完全不同？

JPEG 是“有损压缩”

一张图片，本质上是一大堆数字。

我们平时看到的是风景、人脸、天空、树叶，但对计算机来说，图片只是一个巨大的像素网格。每个像素通常由三个数字组成：红、绿、蓝。每个数字一般在 0 到 255 之间变化。比如 (255, 0, 0) 代表纯红，(255, 255, 255) 代表白色。

如果一张照片有四千万个像素，那么里面就有上亿个数字。JPEG 的任务，就是想办法用更少的数据来表示这些数字，让最终保存的文件尽量小。

但它和 ZIP 这种压缩方式不一样。ZIP 的要求是“一个字节都不能错”，压缩之后再解压，必须和原文件完全一致。JPEG 则采取了另一种思路：有些信息，即使删掉，人眼也很难察觉。既然如此，那就没必要把所有信息都原封不动地保存下来。

所以 JPEG 的本质，其实是：主动丢弃一部分视觉上不重要的信息。这也是它为什么叫“有损压缩”。

人眼其实不太在乎颜色细节

JPEG 首先利用了人眼的一个特点：

人对明暗变化非常敏感，但对颜色变化没那么敏感。

黑白照片虽然没有颜色，但细节依然清晰；而一张彩色照片，即使颜色稍微变得模糊一点，很多人也察觉不到。

因此 JPEG 会先把图片从 RGB 转换成另一种表示方式，叫 YCbCr。

RGB 很直观，就是红、绿、蓝三个通道；YCbCr 则把信息拆成了“亮度”和“颜色”两部分：

• Y 表示亮度，也就是这个像素有多亮
• Cb 表示颜色偏蓝多少
• Cr 表示颜色偏红多少

那绿色呢？因为 YCbCr 和 RGB 之间有固定的数学转换关系，Y（亮度）本身就是由红、绿、蓝按不同权重混合算出来的，比如 Y ≈ 0.299R + 0.587G + 0.114B，绿色占了大头。知道了 Y、Cb、Cr 之后，绿色自然可以反推出来，所以不需要单独保存。

这个转换本身并不会损失信息，它只是把“明暗”和“颜色”分开，方便后面区别对待。

接下来 JPEG 常会降低颜色信息的分辨率。

比如一个 2×2 的小区域，原本四个像素都拥有各自独立的颜色信息，现在可能只保留一套较粗略的颜色数据，让四个像素共享。

从这个角度看，可以理解为：颜色通道的“采样密度”被降低了。亮度仍然保持精细，但颜色细节被减少了。

这一步已经开始产生损失，但通常不太明显，因为人眼对颜色模糊本来就不敏感。

JPEG 最核心的一步：从“像素”转向“频率”

真正决定 JPEG 压缩效果的，是下一步。

JPEG 会把整张图片切成很多 8×8 的小方块，然后对每个方块做一种叫 DCT 的数学变换（离散余弦变换）。

DCT 的关键在“换坐标系”。

原本图像描述的是每个位置的像素是多少

DCT 会把它改写成：这个区域里，有多少“缓慢变化的成分”，又有多少“快速变化的成分”

这里引入一个核心概念：频率。

这里的频率不是声音的频率，而是图像变化的快慢：如果一个区域的变化很平滑，比如天空、墙面，那么就可以视为低频。如果一个区域变化很剧烈，比如文字边缘、纯色块边缘，那么就可以视为高频

DCT 并不会“识别图像内容”，它只是用一组固定的余弦波去展开图像。可以把它理解成：用 64种不同频率、不同方向的余弦函数，去拼出一块图像

一个 8×8 图像块有 64 个像素，可以视为64维向量。DCT 刚好提供 64 个互相独立的基函数（不同频率、不同方向的余弦波），理论上来说，64个互相独立的基就可以表示64维空间中的任何向量。所以DCT的结果实际上是这 64 个余弦函数对应的系数，可以视为8×8的矩阵：

• 矩阵左上角代表低频余弦波对应的系数
• 矩阵右下角代表高频余弦波对应的系数

自然图像通常有一个特点：相邻像素往往很接近。也就是说图像整体是“平滑”的。在数学上，这意味着：图像几乎没有快速震荡的成分。换句话说：在高频余弦波的方向上，投影很小

所以 DCT 后会出现：

• 低频系数较大
• 高频系数天然很小，比如可能是 1、2、3 这样的小数字，甚至可能出现大量的0

这里需要注意，DCT实际上是无损的。因为 64 个余弦函数基是完备的，那么从像素空间到频率空间的变换就是可逆的——也就是说，如果只做 DCT 和 IDCT（逆变换），不做其他操作，完全可以精确还原出原来的 64 个像素值，不会有任何损失。

量化：真正产生不可逆损失的地方

DCT 之后，JPEG会对每个系数做量化。具体做法是：把每个 DCT 系数，除以量化表中对应位置的一个数，然后四舍五入取整。

量化表是一个 8×8 的表格，它的特点非常关键：

• 左上角（对应低频），表格里的除数很小
• 右下角（对应高频），表格里的除数很大

这其实表达了一个策略：

• 低频（整体结构）要精细保留，所以除数小，精度高
• 高频（细节纹理）可以粗暴舍弃，所以除数大，精度低

举个直觉例子：

低频位置，DCT 系数是 120，量化表给 10：

120 ÷ 10 = 12

取整后是 12，保留了信息，只是去掉了不重要的尾数。

高频位置，DCT 系数本来就只有 3，量化表却给了 25：

3 ÷ 25 = 0.12 → 取整后变成 0

此外，在我们导出JPEG图像格式时，由一个quality（图像品质）参数可以调整，这个参数本质上做的就是缩放量化表的强度：

• quality 高 → 量化表整体缩小，除数变小 → 除得轻 → 高频保留更多
• quality 低 → 量化表整体放大，除数变大 → 除得狠 → 高频大量归零

小知识：“量化表”到底是怎么来的

这张量化表不是直接用数学方法算出来的，是人工调出来的。JPEG 的发明者当年做了大量心理物理学实验——找来很多测试者，给他们看不同压缩程度的图片，问"这两张你能看出区别吗"，反复调整每个位置的除数，直到找到一组"压缩效果最大、但人眼刚好看不出损失"的数值组合。

这个过程本质上是在测量人眼的感知边界，不是数学推导出来的结论，而是实验测出来的经验值。

最终得到的那张表被写进了 1992 年的 JPEG 标准里，成了默认量化表。它背后有几条规律：

• 低频除数小，因为人眼对大块颜色变化敏感，这部分不能压太狠，否则图片会明显失真。
• 高频除数大，因为人眼对细节不敏感，这部分可以大量丢弃，人眼察觉不出来。
• 亮度和颜色用不同的表，颜色通道（Cb、Cr）整体比亮度通道（Y）压得更狠，因为人眼对颜色的分辨率本来就比亮度低。

JPEG 标准给出了一套推荐表，但并不强制，不同相机、软件都可以自己设计。

最后一步：Huffman 编码（无损）

当量化完成之后，JPEG 使用 Huffman 编码进行压缩，相信计算机专业的小伙伴对这套编码方式都非常熟悉

简单来说，Huffman编码的原理很简单：

• 出现频率高的值，用短编码
• 出现频率低的值，用长编码

由于高频部分的系数经过量化后0出现的特别多，所以0可以使用极短的编码来存，而其他较少出现的系数数字则会使用较长的编码来存。

这一阶段同样不会损失任何信息，只是用更紧凑的方式重新表示了一遍已有的数据。

PNG是“无损压缩”

换成 PNG 之后颜色完全正确，是因为 PNG 的压缩策略从根上就不一样，PNG 从不扔掉任何数据，只是找更短的方式来表达同样的数据。

这个思路和 ZIP 完全一致：压缩前和解压后，每个比特都必须一模一样。所以 PNG 属于无损压缩。

第一步：不存原值，存“差值”

PNG 在真正压缩之前，先对图像数据做一次预处理，叫预测，也有人叫它差分编码或者滤波器。

核心想法基于一个观察：图像里相邻的像素往往很接近。

既然如此，与其每次都存一个完整的像素值，不如只存“我比预期的差多少”。差值通常比原值小，数字越小、越集中，后续压缩就越容易。

一个具体的例子

假设一行像素的红色通道长这样：

[100, 102, 104, 106, 108]

颜色在缓慢变亮，每次加 2。如果什么都不做，就需要老老实实存这五个数。

PNG 可以选一种最简单的预测方式：每个像素等于它左边那个。从左到右依次处理：

• 第一个像素 100，左边没东西，直接存 100
• 第二个像素 102，预测值 = 100，差值 = 102 - 100 = 2
• 第三个像素 104，预测值 = 102，差值 = 104 - 102 = 2
• 第四个像素 106，预测值 = 104，差值 = 2
• 第五个像素 108，预测值 = 106，差值 = 2

最终存下来的数据变成：

[100, 2, 2, 2, 2]

原来要存五个 100 左右的数，现在变成一个大数加四个很小的数。如果是纯色区域，比如一整行全是 128：

[128, 128, 128, 128, 128]

预测差值就是：

[128, 0, 0, 0, 0]

几乎全是零。而零和很小的重复数字，正是后续压缩最喜欢的东西。

这一步完全可逆——解压时从第一个数出发，一路加回差值，原始像素完整还原，不会有任何损失。

实际预测不止一种

刚才的例子只用了“左边像素”做预测，但真实的图像千奇百怪：水平渐变适合参考左边，垂直渐变适合参考上面，对角纹理则适合参考左上角。PNG 提供了几种不同的预测策略，编码器会逐行尝试，自动选出产生差值最小的那种。但万变不离其宗——核心始终是“用相邻像素猜当前像素，只存差值”。

预处理之后：差值长什么样

不管选了哪种预测模式，经过这一步之后，图像的一部分数值特征发生了明显变化：

• 原先遍布 0 到 255 区间的像素值，被替换成了差值
• 平滑区域差值集中在 0 附近，正负小整数居多
• 纯色区域差值几乎全是 0
• 边缘区域差值较大，但边缘本身只是图像的一小部分

整个数值分布的“峰值”被推向了零，而零越多、重复越多，下一步 DEFLATE 的压缩效果就越好。

第二步：DEFLATE 压缩

预处理之后，PNG 把所有的差值数据（以及预测模式标记等信息）交给一个叫 DEFLATE 的算法来做最终压缩。

DEFLATE 这个名字你可能不熟，但它的应用无处不在——ZIP、gzip、PNG 的核心压缩引擎都是它。

它做了两件事，分两步走：

一、LZ77 —— 消灭重复片段

LZ77 的想法出奇简单：“这一段我之前见过了，不重复存，给你一个坐标，你自己翻回去抄。”

具体做法是：从头到尾扫描数据，如果发现当前这一段在前面已经出现过，就把它替换成一个极短指令，内容是 [往回走多远, 抄多长]。

举个例子。假设差值序列是连续 50 个 0。DEFLATE 不会存 50 个 0，而是存一个指令，翻译过来就是：“往回看 1 个位置，抄 49 次”。这个指令本身可能只占几个字节，比存 50 个 0 小得多。

对于真实图像，纯色区域会产生大段连续零，渐变区域会产生短周期重复的数字模式。LZ77 对这两种情况都能有效压缩。

解压时反着来：遇到指令就向前翻，把那段数据原样抄回来，一个比特都不差。

二、哈夫曼编码 —— 给常见值短编号

LZ77 处理之后的数据，仍然由一个个“值”组成：有的是原始数字（没有被替换掉），有的是 LZ77 的指令码。

DEFLATE 接下来用哈夫曼编码进一步压缩。

原理和 JPEG 最后一步用的完全一样：

• 出现频率高的值，用短编码
• 出现频率低的值，用长编码

还是那个直觉：如果“0”特别多，就给它一个极短的编码，省下来的比特就很可观。同时，DEFLATE 会生成一个编码表，保存在压缩数据里，解压时对照这个表就能还原每一个值。

哈夫曼编码本身是完全可逆的数学操作，不丢弃任何信息。

LZ77 解决了局部重复——大块相同内容被浓缩成指针。但如果数据里重复不那么明显、更多是统计上的不均匀（比如 0 占了 80%，但位置很散），LZ77 效果有限。这时哈夫曼编码接管战场：

• 0 被赋予最短编码
• 其他数字按出现概率依次分配不同长度编码

两者互补，让 DEFLATE 成为一个通用性非常强的无损压缩算法。

PNG 和 JPEG 的本质区别

JPEG 的策略是：先丢弃，再打包——通过量化丢弃人眼不敏感的高频信息，把高频系数强行归零，制造大量 0，再用哈夫曼编码压缩。被丢弃的信息永远找不回来。

PNG 的策略是：无损预处理，再打包——通过预测把像素值转为差值，制造大量接近零的小数字，再用 DEFLATE（LZ77 + 哈夫曼）压缩。每一步都可逆，信息完整保留。

代价是文件大小的差距。JPEG 能把一张照片压到几百 KB，同样的图存成 PNG 可能要几 MB。原因很清楚：PNG 只能利用数据里的重复和统计规律来压缩，不能删除任何信息；JPEG 直接扔掉人眼不敏感的部分，压缩比自然可以高得多。

两种格式分别适合存储什么类型的图片

JPEG 适合照片，照片的特点是大面积平滑渐变，高频细节少，颜色变化柔和。JPEG 的 DCT 变换后高频系数天然很小，量化时大量归零，对视觉影响不大。

PNG 适合截图和图标，截图和图标的特点是大面积纯色和清晰边界，文字区域像素跳变剧烈，高频信息极多。这对 JPEG 是一场灾难——高频信息被量化强行抹掉，导致字迹发糊、边缘出现方块伪影。而 PNG 完全不损害任何高频信息，清晰度原封不动。

下面是同一张截图分别保存为JPG格式和PNG的效果（第一张是JPG，第二张是PNG），可以看到JPG格式的截图中，色块边缘出现伪影，色块内部颜色明显出现不均匀的情况，放大图片看会更明显，而PNG则色块内部颜色依然是完全均匀的

一个有趣的细节

两种格式最后都用到了哈夫曼编码，但站在它前面的东西完全不同：PNG 用它压缩无损的差值，JPEG 用它压缩有损量化后的残骸。哈夫曼编码本身只是个打包工具，不判断、不删除、不损失任何东西。有没有损失，取决于它之前的步骤做了什么。

回到我那 4 个像素

说了这么多原理，回头再看我那4个像素，就全说得通了。我的图是蓝、红、绿、白四个像素，每两个相邻像素之间颜色都剧烈突变——全是高频信号，正好是 JPEG 量化步骤专门要扔掉的类型。

更惨的是，JPEG 的处理单元是 8×8，我整张图才 2×2，不够一个处理单元。JPEG 遇到这种情况会先把图填充到 8×8 再处理：

原图 2×2：     填充后 8×8：
蓝 红          蓝 红 红 红 红 红 红 红
绿 白          绿 白 白 白 白 白 白 白
               绿 白 白 白 白 白 白 白
               ...

填充进来的像素是假的，原本只有 4 个像素的信息，要撑起一个 8×8 的块，量化误差分摊回来之后格外大。处理完裁回 2×2，损失已经造成了。

JPEG 赌的是人眼对细节不敏感，在自然照片上它赢了无数次。但在我这个极端案例上——4 个颜色突变的像素，比一个处理单元还小，它赌输了。

番外：反直觉的现象，我这张图片的PNG文件反而比JPEG文件更小

前面一直在说“JPEG 压缩比高，PNG 文件大”。但在我这个 2×2 像素的极端案例里，经过实测，PNG 只有 77 字节，JPEG 却有 662 字节，PNG 小了近九成。

原因在于：JPEG 有沉重的固定开销，而 PNG 几乎没有什么包袱。

JPEG 那 662 字节里，绝大多数不是图像数据，而是“基础设施”。即使只存 4 个像素，JPEG 也要在文件里老老实实写下：

• 文件头和元数据标记
• 两张完整的 8×8 量化表——一张给亮度，一张给颜色，每张 64 个值
• 哈夫曼编码表——告诉解码器哪个码字对应哪个数值
• 以及图像数据本身：2×2 不够一个 8×8 处理单元，JPEG 先填充再压缩，填充进来的假像素在量化后大多不是零，反而产生出一堆杂乱的系数需要存

就像一个快递，里面只装了一张小纸条，但外包装是一个巨大的标准纸箱，还要贴上好几页说明文档。包装比内容还沉。

PNG 那 77 字节则精简得多：

• PNG 文件头固定 8 字节
• 图像数据块：4 个像素 × 3 通道 = 12 字节原始像素值。这么小的图，预测模式选“None”（不预测，直接存原值）反而是最省事的，DEFLATE 拿到 [0,0,255, 255,0,0, 0,255,0, 255,255,255] 这串数据，一秒压完
• 末尾一个 12 字节的 CRC 校验块，确保数据完整
• 其他零碎开销加一加，总共 77 字节

PNG 没有量化表，没有必须塞满的 8×8 块，数据有多长就处理多长。

所以，那条规律——“JPEG 压缩比更高”——需要一个重要前提：图片足够大、内容足够复杂。 在自然照片上，JPEG 的压缩收益远远盖过了固定开销，几百 KB 对几 MB，优势明显。但在极小图片的极端场景，固定开销反而成了主角，PNG 的按需结构直接躺赢。

这也解释了为什么会出现这个有趣的反转：77 字节的 PNG，662 字节的 JPEG。JPEG 不是在任何情况下都更小，它只是一种为“大图、复杂图”高度优化的方案。当图小到只有几个像素时，没有固定开销包袱的 PNG，反而比"高压缩比"的 JPEG 更轻。
